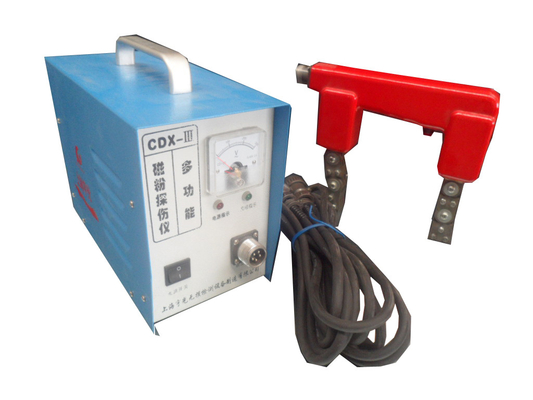

Detector multifuncional de la partícula magnética del Ⅲ de CDX-

Descripción:

El detector de la magnético-partícula de CDX-III es un nuevo tipo equipo de la localización de la falta de la partícula magnética diseñado y producido por nuestra compañía independientemente después de utilizar las ventajas de sus contrapartes en el país y en el extranjero. La magnetización por el campo magnético adicional hace el detector pequeño de tamaño y luz en peso. El circuito integrado hace altamente que un dispositivo realiza todas las funciones de varios unas.

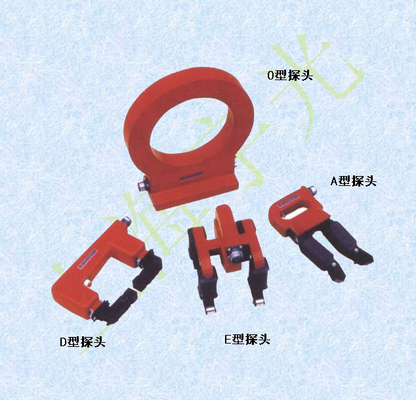

Selección de funciones:

tipo punta de prueba del ►A: punta de prueba magnética de herradura también nombrada del yugo o punta de prueba de la soldadura de prendedero, cabeza magnética angular común de torneado, que se cabe con una lámpara de trabajo y es especialmente conveniente para la detección de falta de pedazos del trabajo con la cara anormal y la forma complicada. Distancia polar: 20-160㎜; poder de elevación: AC≥5㎏, DC≥18㎏; peso: 1㎏. El equipo hecho usando esta punta de prueba se refiere como el detector magnético de herradura del yugo o detector de la soldadura de prendedero. La punta de prueba encuentra el uso amplio mientras que utiliza la junta de torneado.

tipo punta de prueba del ►D: punta de prueba electromágnetica también llamada del yugo con las diversas juntas de torneado y la gran fuerza de la magnetización. Distancia polar: 60-220㎜; poder de elevación: AC≥7㎏, DC≥18㎏; peso: el equipo 1.6㎏.The hecho usando esta punta de prueba independientemente se nombra detector electromágnetico del yugo y la punta de prueba es ofrecida por alta inductividad magnética y gran fuerza de la magnetización.

tipo punta de prueba del ►E: la punta de prueba magnética cruzada también llamada del yugo o la punta de prueba del girar-campo y puede conducir la detección del defecto de la magnetización de la combinación del omnibearing a la vez. El rodillo corriente y la lámpara de trabajo pueden aumentar la velocidad de la detección de falta. Distancia polar: 110㎜, poder de elevación: AC≥9㎏ y peso: 2㎏. El equipo hecho usando esta punta de prueba independientemente se llama el detector de la falta del girar-campo, que utiliza dos tecnologías magnéticas cruzadas de los yugos y de la movimiento-fase de la CA para producir un campo de rotación sintético que varíe con la hora para la magnetización de la combinación del omnibearing de un pedazo del trabajo a la vez. La detección de falta se hace rápidamente con alta calidad de la inspección.

tipo punta de prueba del ►O: punta de prueba también llamada del anillo con un diámetro interno de 150㎜ y del jardín central ≥180Oe.Weight: el equipo 3㎏.The hecho usando esta punta de prueba independientemente se nombra anillo

detector de la falta. Es diseñado en el principio de formar un campo activando una bobina y es conveniente para la detección de falta o el demangnetization seccional de los pedazos complicados del trabajo incluyendo los árboles, las barras, los tubos y las paletas.

Usos:

1. Fuente de energía: CA 220V el ±10% 50HZ 5A

2. Salida: Las puntas de prueba de la CA 36V 10A de A.D.E.O se pueden seleccionar para caber.

3. Velocidad de la detección de falta: ≥6 m m

4. Subida de la temperatura de la punta de prueba: ≤60℃

5. Golpe de funcionamiento: Se sugiere que en el tiempo de largo tiempo continuo ≤3 s de la magnetización de la operación y de time≥5 s

6. Peso del detector: ~6.6Kg

Especificaciones:

1. Fuente de alimentación: CA 220 el ±10% 50HZ 5A

2. Salida: La CA 38V 6A A, D, O-formada detectando las cabezas es aplicable

3. Velocidad de la prueba: ≥6m/min

4. Detección de la subida principal de la temperatura: ≤60℃

5. Intervalos de trabajo: En el caso del funcionamiento continuo durante mucho tiempo, se recomienda: Tiempo de la magnetización: sec ≤3; interino: ≥5

6. Peso del instrumento: sobre 5.5kg

Paquete estándar:
