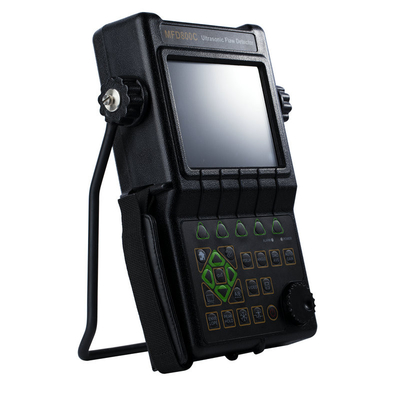

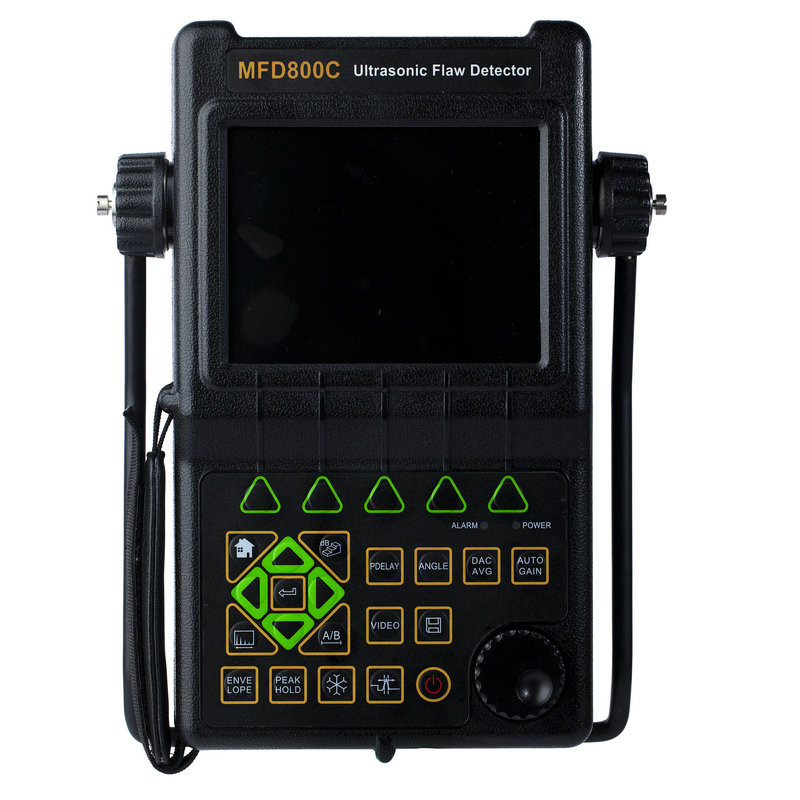

Exploración estándar ultrasónica avanzada del detector MFD800C AWS B del defecto

Descripción:

El MFD800C es un detector ultrasónico digital avanzado del defecto que ofrece TFT LCD multicolor y un anfitrión de nuevas características para cumplir requisitos de inspección estimulante. Combina capacidades potentes de la detección y de la medida del defecto, almacenamiento de datos extenso, y la capacidad de transferir datos de la inspección detallada a la PC vía su puerto de USB de alta velocidad.

El instrumento incorpora muchos las características avanzadas del tratamiento de señales incluyendo un ancho de banda de 15MHz RF para permitir la prueba de materiales finos, de filtros des banda estrecha para mejorar la señal ruido en usos de la alta ganancia, de un punto impulsor para los usos que requieren frecuencias más altas, y de una onda cuadrada armoniosa impulsor para optimizar la penetración encendido los materiales densamente o altamente atenuantes.

Usos:

El instrumento puede ser ampliamente utilizado en la situación y la clasificación de las grietas ocultadas, anula, disuelve, y las discontinuidades similares en soldaduras, las forjas, los billetes, los árboles, los ejes, los tanques y los recipientes del reactor, las turbinas, y los componentes estructurales.

Especificaciones:

• Gama: 0 a 9999 milímetros, a velocidad de acero
• Velocidad material: 1000 a 9999m/s
• Retraso de la exhibición: -20 a 3400 µs
• Retraso/cero compensación de la punta de prueba: 0 a 99.99µs
• Sensibilidad: DB 110 máximo en la resolución a elección 0,1, 1,0, 2,0, DB 6,0 y cerrado.
• Modos de prueba: Eco del pulso, elemento dual y por-transmisión
• Impulsor: Onda cuadrada armoniosa impulsor
• La frecuencia de la repetición de pulso se extiende a partir de 10 herzios a 1000 herzios
• Energía de pulso: 200V, 300V, 400V, 500V, 600V a elección
• Ancho de banda (amplificador sintonizado): 0,5 a 15 megaciclos
• Monitores de la puerta: Gama entera excesiva controlable del barrido de dos puertas independientes
• Rectificación: Media onda positiva, media onda negativa, de onda completa, RF
• Linearidades del sistema: Horizontal: +/--0,2% FSW, vertical: 0,25% FSH, exactitud del amplificador +/--1 DB.
• Rechazo (supresión): altura de plena pantalla de 0 a del 80%
• Unidades: Pulgada o milímetro
• Conexiones del transductor: BNC o LEMO
• Requisitos de alimentación: Tuberías de la CA 100-240 VAC, herzios 50-60
• Temperatura de funcionamiento: -10℃ a 50℃
• Temperatura de almacenamiento: -30℃ a 50℃

Ventaja competitiva:

• Semiautomatic calibración de dos puntos: Calibración automatizada de la compensación del transductor cero y/o de la velocidad del material
• Situación del defecto: Vive la Sonido-trayectoria de la exhibición, proyección (distancia superficial), profundidad, la amplitud,
• Apresto del defecto: Apresto automático del defecto usando AVG/AVG o DAC, información de las velocidades de la aceptación del defecto o rechazo.
• Lectura de Digitaces y Trig. Función: El grueso/la profundidad se puede exhibir en lectura digital al usar una punta de prueba normal y la trayectoria de Peam, la distancia superficial y la profundidad se exhiben directamente cuando la punta de prueba del ángulo es funcionando.

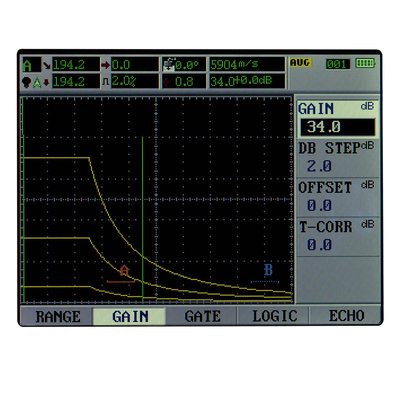

• Los DAC y el método de AVG de evaluación de la amplitud están disponibles.
• AWS D1.1.
• Característica de la corrección de la superficie curvada
• Función de la medida de la altura de la grieta
• Figura característica de la soldadura
• Magnifique la puerta: extensión de la gama de la puerta sobre la anchura entera de la pantalla
• Grabación de vídeo y juego
• función del Auto-aumento
• Sobre: Exhibición simultánea de la Uno-exploración viva a la tarifa de la actualización de 60 herzios y sobre de la exhibición de la Uno-exploración
• Asimiento máximo: Compare las formas de onda máximas congeladas a las Uno-Exploraciones vivas para interpretar fácilmente resultados de la prueba.
• Un helada de la exploración: El helada de la exhibición lleva a cabo datos de la trayectoria de la forma de onda y del sonido
• Característica de la exhibición de la exploración de B
